頂針包括圓頂針，扁頂針及異形頂針。其中圓頂針推出時運動阻力小，推出動作靈活可靠，損壞后也便于更換，因此在生產中廣泛應用。圓頂針推出機構是整個推出機構中zui簡單、zui常見的一種形式。扁頂針截面是長方形，加工成本高，易磨損，維修不方便。異形頂針是根據膠件推出位的形狀而設計的，如三角形，弧形，半圓形等，因加工復雜，很少采用，此處不作探討。

　　1）圓頂針

　　圓頂針是zui簡單,zui普通的頂出裝置.圓頂針與頂針孔都易于加工,因此已被作為標準件廣泛使用。圓頂針有無托頂針和有托頂針二種。頂針直徑在φ2.5以下而且位置足夠時要做有托頂針，大于φ2.5都做無托頂針。見圖。

　　1、圓頂針優點是：

　　（1）制造加工方便，成本底。圓孔鉆削加工，比起其它形狀的線切割或電火花加工，要快捷方便得多。另外，圓形頂針是標準件，購買很方便，相對于其它頂針，它的價錢*。

　?。?）阻力小?？梢宰C明，面積相同的截面，以圓形截面的周長zui短，因此摩擦阻力zui小，磨損也zui小。

　?。?）維修方便。圓形頂針尺寸規格多，有備件，更換方便。

　　2、圓頂針缺點：

　　頂出位置有一定的局限性。對于骨位，膠件邊緣，及狹小的槽，布置圓頂針有較困難，若用小頂針，幾乎沒有作用。

　　3、圓頂針位置設計

　?。?）頂針布置順序:四周、加強筋、Boss孔（套筒或兩支頂針）。頂針不能太靠邊,要保持1.2mm以上的鋼位。

　?。?）對于表面不能有頂針印的產品，可在產品周邊適當位置加輔助垃圾釘頂出（6-9所示）

　?。?）頂針盡可能避免設置在高低面過渡的地方；頂針盡量不要放在鑲件拼接處，若無法避免，可將頂針對半做于二個鑲件上，或在二鑲件間鑲圓套。如下圖。

　　（4）頂針可以頂螺絲柱（Boss）：低于20mm以下的螺絲柱，如果旁邊能夠下頂針的話可以不用司筒,而在其附近對稱加兩支頂針。見圖。

　?。?）頂針可以頂骨位：頂骨位的頂針一般用直徑3/32“或者7/64”，但這樣的話，骨位二邊會增加一些膠位，須征得客戶同意，且要保證：①不影響產品的裝配和使用功能；②不能導致制品表面縮水，如圖6-7所示圖加頂針。

　　（6）頂針可以頂邊：頂邊有二種方法，一是邊外部加膠，頂針全部頂膠位（見圖），由于要多出膠位，須征得客戶同意。二是頂針頂部分膠位（見圖），因?yàn)橛幸徊糠忠斍澳?nèi)模，易將前模內模頂出凹陷而出披風。

　　 4、圓頂針大小設計

　　（1）除非特殊情況,模具應避免使用1/16"（1.5mm）以下的頂針,因細長頂針易彎易斷。細頂針要經淬火加硬,使其具有足夠強度與耐磨性。直徑1/8“～1/4”的頂針用的較多。

　　（2）直身頂針規格：頂針直徑×頂針長度，如：￠3/16“×120mm。。

　　（3）頂針過長或頂針偏小時,要用有托頂針。使用有托頂針開料時,應注明托長。如：1.5mm×（3×90托長）×（200總長）

　?。?）頂針標準件長度系列：50,100,150，200，......

　?。?）直身圓頂針：3/64”～1”,長度可達630mm；加托圓頂針zui長14”（315mm），托長1/2”～2”。

　?。?）落頂針時應視膠件大小盡可能落大一些的頂針。一般Φ3/16”—Φ5/32”為常用，成品特別大時可落Φ1/2”，或視需要落更大的頂針。

　　5、頂針的固定形式

　　頂桿固定在頂針固定板上，如果頂膠件的面是斜面的話，固定部位要加防轉銷。見下圖所示。

　　6、設計頂針的注意事項：

　　（1）頂針在距型芯表面一段距離后要避空,以減少與模具的接觸面積,避免發生磨損燒死（咬蝕）。有效配合長度=（2.5～3）D，zui小不得小于8mm，尺寸（圖6-3示）：

　?。?）對于頂針頂出面為斜面的場合，為防止產品跟斜頂滑行，斜頂附近的頂針面要磨“+”形或平行的槽位（圖6-8）。若頂針面是斜面或其它異形面，頭部須加防轉銷（管位）防轉。

　?。?）一般場合頂針面應高于呵（CORE）平面，在不影響功能與使用的情況下,頂針一般高出開模面0.05～0.08mm。對于膠位平面有要求的場合可考慮在頂針周邊加沉臺，如下圖6-6示：

　　7、頂針資料:

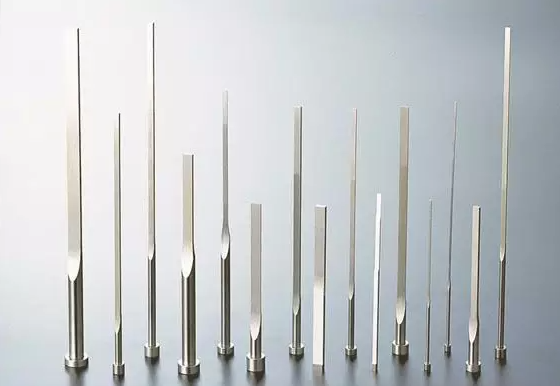

　　11-5-2扁頂針僅靠圓頂針無法滿足特殊結構的頂出時，需要使用扁頂針。特殊結構包括制品內部的特殊筋,深骨（RIB）,槽位等。扁頂針兼有排氣作用可幫助成形充填，但扁頂針頂端方孔加工困難,要Y-CUT加工,強度也較圓頂針低。

　　扁頂針是標準件，可以外購，其扁身部分越短強度越好，加工也容易，設計規格中要注明圓柱部分長度；特殊結構或部位可使用扁頂針。扁頂針規格也要注明托長，如：2.5mmX10mm×（12×90托長）×（200總長）。
