分模是每個設計的必修課。然而，在分模時會有很多問題，通常是因?yàn)橐恍﹤€(gè)人習慣或一些工廠的工作作風。如果你等到模具制作完成。對不起，太晚了，分模前要準備很多東西。很多時候，當你得到產品時，你開始畫2D。如果你想表達更多的結構，你必須使用3D來處理。繪制二維圖形時，可以思考和發現結構方面的內容。但也有一些，比如觸摸、插電之類的。很少能做到全面。因此，在3D分模前對產品進行一些基本分析和檢查可以省去后面很多麻煩。

讓我們用例子來說明這個問題。

分模時有很多地方，往往因?yàn)橐恍﹤€(gè)人小習慣，或者一些廠的做事風格，容易出現很多問題。

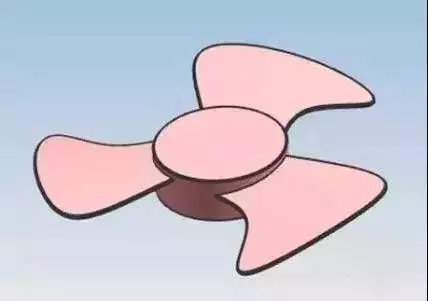

今天以風扇為例講解其中的技巧：

1、通過菜單-形狀分析-斜率分析出大概的前后模區域，如下圖：

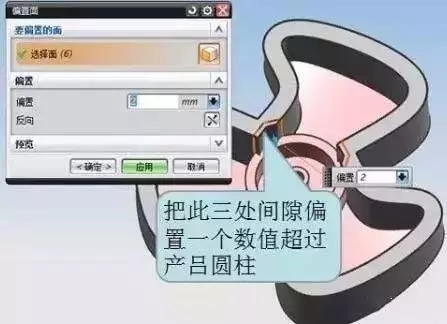

2、風扇的前后模面是兩個平行的面，所以分型面以其中一個面偏置即可，如下圖

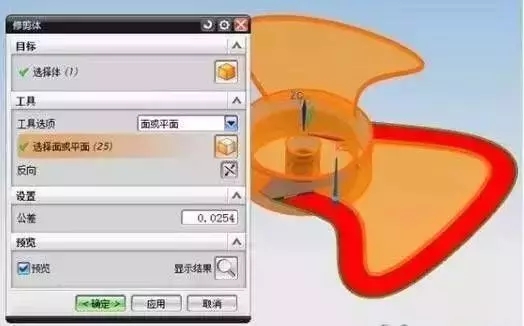

3、以產品為修剪邊界把多余的面修剪掉，如下圖：

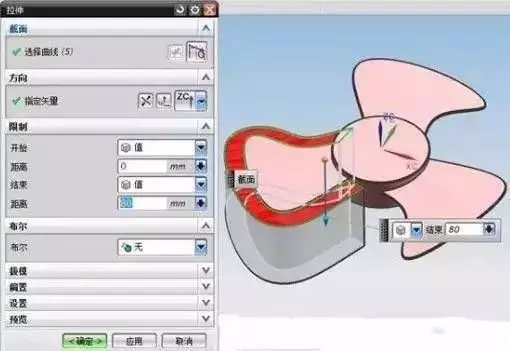

4、以紅色分型面拉伸出分型面實體，如下圖所示：

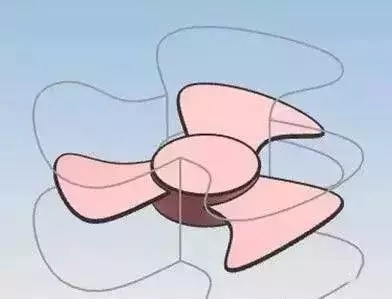

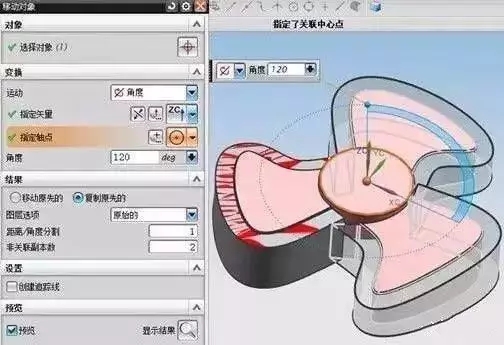

5、用移動對象-角度旋轉出另外兩個風葉分型實體，如下圖：

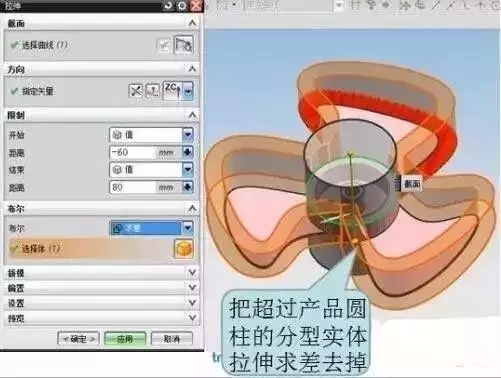

6、以最大外形拉伸一個厚度(需要足夠前后模)，然后以產品求差：

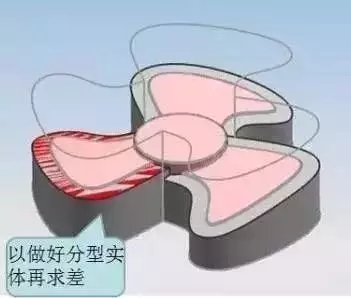

7、用產品求差后，再以做出來的分型實體再求差，如下圖：

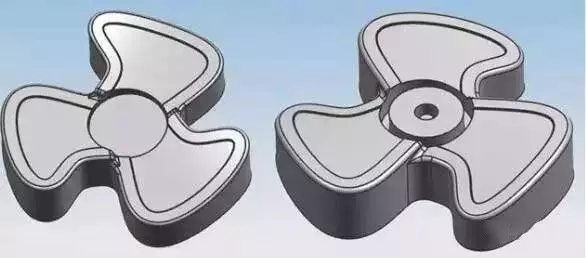

8、前后模完成如下圖：

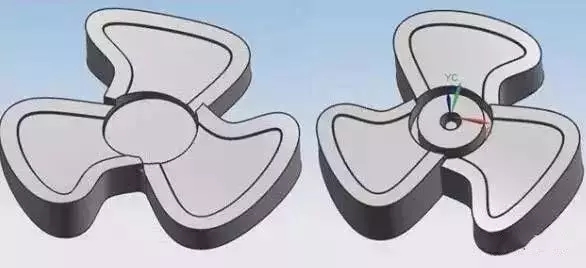

9、過渡處倒角如下圖：

選擇分模面考慮原則：

　　1. 塑件質量考慮，

　　確保塑件尺寸精度

　　A. 同軸度要求的部份應在公模內成型，若放在公母模內成型，會因合模不準確而難于保證同軸度

　　B. 選擇分模面時，應考慮減小由于脫模斜度造成塑件大小端尺寸差異，若模窩設在公模，會因脫模斜度造成塑件大小端尺寸差異太大，當塑件不允許有較大的脫模斜度時，采用這種結構使脫模困難，若塑件外觀無嚴格要求，可將分模選在塑件中部，它可采用較小的脫模斜度有利于脫模

　　確保塑件表面要求：分模面盡可能選擇在不影響塑件外觀的部位以及塑件外觀的要求

　　2. 注射機技術規格考慮：

　　A. 鎖模力考慮：盡可能減少塑件在分模面上的投影面積。當塑件在分型面上的投影面積接近接近于注射機的最大注射面積時，有產生溢料的可能，模具的分模面尺寸在保證不溢料的情況下，應盡可能減少分模面接觸面積，以增加分模面的接觸壓力，防止溢料，并簡化分模面的加工

　　B. 模板間距考慮：分模面的確定要保證公母模開模行程最短

　　3. 模具結構考慮

　　A. 盡量簡化脫模部件

　　a. 為便于塑件脫模，應使塑件在開模時盡可能留在公模，只要使塑件與公模的結合力大于塑件與母模的結合力即可，盡可能使塑難看 與母模之間有一定的結合力，而不要把塑件與模具的結合力都放在公模

　　b. 當塑件的外形簡單，但內形有較多的孔或復雜孔時，塑件成型后必然留在模仁上，此時模窩可設在母模上，開模后可用推板頂出塑件，若模窩設在公模上，使脫模困難

　　c. 當帶有金屬嵌件時，因?yàn)榍都粫?huì)收縮包緊模仁，所以模窩應設在公模，否則開模后塑件留在母模，使脫模困難

　　d. 若塑件的模仁對稱分布時，應迫使塑件留在公模上，采用頂管脫模

　　e. 若塑件有側孔時，應盡可能將模仁設在公模部份，避免母模抽芯，否則造成脫模困難

　　B. 側抽芯機械考慮

　　a. 應盡量避免側抽芯機構，若無法避免側抽芯，應使抽芯盡量短

　　b. 由于斜滑塊合模時鎖緊力較小，對于投影面積較大的大型塑件，可將塑件投影面積大的分模面放在公母模合模的主平面上，而將投影面積較小的分模面作為側向分模面，否則斜滑塊的鎖緊機構必須做得很龐大，或由于鎖不緊而溢邊C. 量方便澆注系統的布置：分模面的確定不妨礙澆注系統的正常開設

　　D. 便于排氣：為了有利于氣體的排出，分模面盡可能與料流的末端重合

　　E. 便于嵌件的安放：當分模面開啟后，要有一定的空間安放嵌件

　　F. 模具總體結構簡化，盡量減少分模面的數目，盡量采用平直分型面。還應考慮模具是否便于加工，便于成品取出，還有分模面應盡量選擇在產品的棱線上面

　　4. 模具制造難易性考慮

　　能確保模具機械加工容易
